Выключатели путевые герконовые серии ВСГ (ВСГ-1, ВСГ-2, ВСГ-3)

КОЭМЗ продает: ВЫКЛЮЧАТЕЛИ ПУТЕВЫЕ ГЕРКОНОВЫЕ серии ВСГ.
Предназначены для коммутации электрических цепей управления переменного и постоянного при определенном взаимном расположении выключателя и внешнего управляющего элемента, перемещающегося относительно выключателя без механического воздействия на него.
Расшифровка условного обозначения выключателя ВСГ- Х1 Х2 - Х3 Х4
ВСГ – выключатель путевой с системой постоянных магнитов, герконовый
Х1 – вид контактов. Обозначение : 1 – переключающий, 2 – замыкающий, 3 – размыкающий.
Х2 – наличие резистора в цепи контакта. Обозначение : 1 – резистор на 110 Ом, 2 – резистор на 24 Ом, пусто – резистор отсутствует
Х3 - климатическое исполнение по ГОСТ 15150-69: УХЛ или Т.
Х4 - категория размещения - 3.
Технические характеристики :
1. Номинальное напряжение: переменное ~220В, 50, 60 Гц, постоянное =220В.
2. Операции, выполняемые выключателем ВСГ: ВСГ1 – переключение; ВСГ2, ВСГ21, ВСГ22 – замыкание;
ВСГ3, ВСГ31, ВСГ32 – размыкание.
3. Управляющий элемент – ферромагнитный, перемещающийся в рабочей зоне выключателя.
4. Чувствительный элемент – экранируемое магнитное поле постоянного магнита, воздействующее на геркон.
5. Степень защиты – IP54. Температура окружающего воздуха – от – 20О до + 40О С. Масса – не более 0,1 кг.

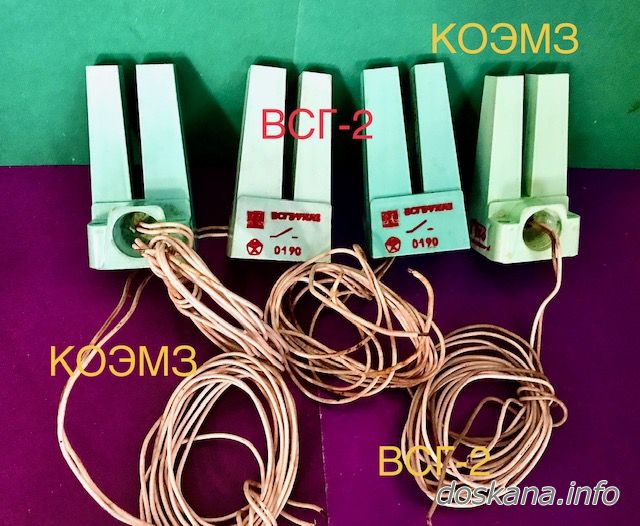

Конструктивное исполнение выключателя – пластмассовый корпус, внутри которого на противоположных сторонах рабочей щели расположены геркон и система постоянных магнитов.
В наличии ВСГ-1, ВСГ-2, ВСГ-3.
